Основные изменения протравливателя семян ПСК-15:
1. Новая система запирания модуля;

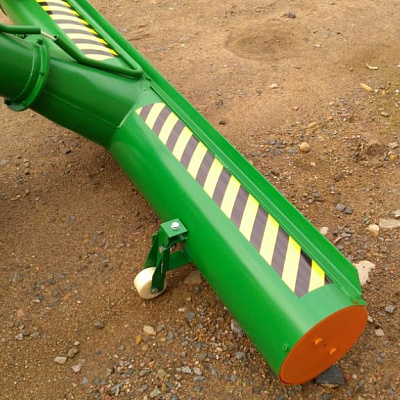

2. Регулируемые по высоте колесики на загрузном шнеке;
3. Выгрузной шнек со вставкой для направления выгрузки зерна;

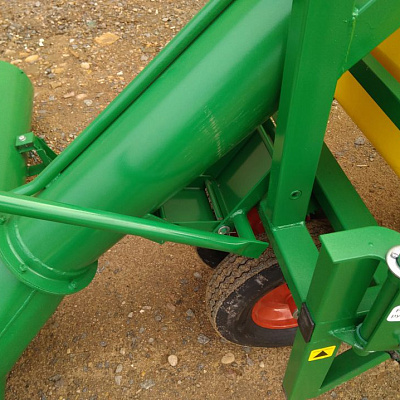

4. Новый механизм подъема загрузного шнека;
5. Мягкая вставка от модуля в выгрузной шнек для предотвращения
просыпания протравленного зерна;
6. Заглушки во всех открытых элементах труб;
7. В пульте управления используются комплектующие мирового лидера электрокомплектующих ieK;
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Тип протравливателя – самопередвижной, автоматический.
Производительность – до 20 т/час
Протравливатель обрабатывает семена зерновых, бобовых и технических культур водными растворами пестицидов с полнотой протравливания от 80 до 120 %.
Повышение влажности семян после протравливания не более 1 %.
Масса протравливателя – не более 800 кг.
Габаритные размеры протравливателя в рабочем положении:
· длина 6500 мм с установленным выгрузным шнеком;
· ширина 5400 мм при развернутом выгрузном шнеке;
· ширина 2140 мм
· высота 3500 мм.

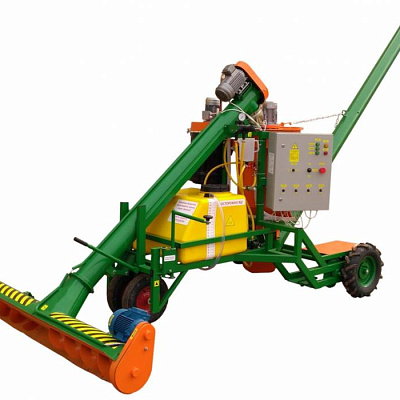

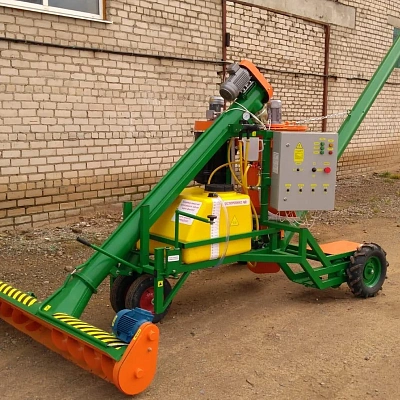

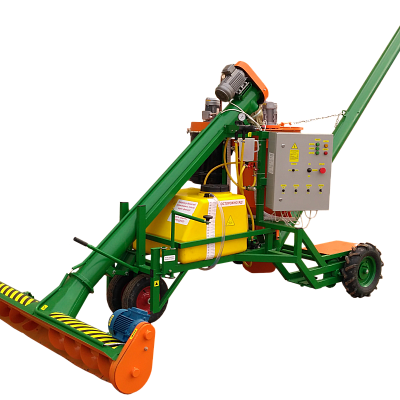

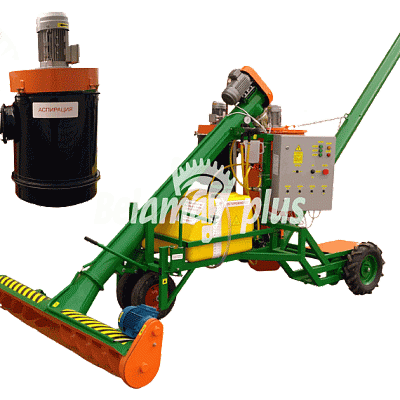

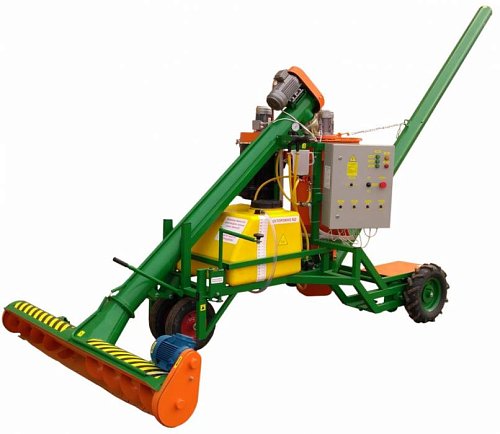

Протравливатель семян камерный ПСК-15 с системой аспирации предназначен для предпосевной обработки семян зерновых, бобовых и технических культур водными растворами пестицидов.
Протравливатель семян камерный ПСК-15 с системой аспирации это самопередвижная машина с автоматическим управлениемтехнологическим процессом.
Протравливатель семян используется на предприятиях агропромышленного комплекса и в фермерских хозяйствах.
Преимущества протравливателя семян камерного ПСК-15 с системой аспирации:
Запатентованная камера протравливания:
- простота обслуживания;
- визуализация процесса подачи и протравливания семян при необходимости;
- возможность протравливания семян подсолнечника.
Пульт управления:
- наличие трех режимов работыналадочного и двух автоматических (для низкого бурта и высокого бурта);
- наладочный режим предназначен для проверки функционирования всех механизмов протравливателя и возможности работы при отказе датчиков уровня.
Датчики уровня:
- датчики уровня емкостного типа прямого включения задают работу протравливателя семян в автоматических режимах;
- в отличии от датчиков нажимного типа не дают пропусков при включении и выключении механизмов протравливателя семян.
Система подачи рабочего раствора:
- используется энергоэффективный насос мембранного типа не требующий дополнительного обслуживания в процессе эксплуатации;

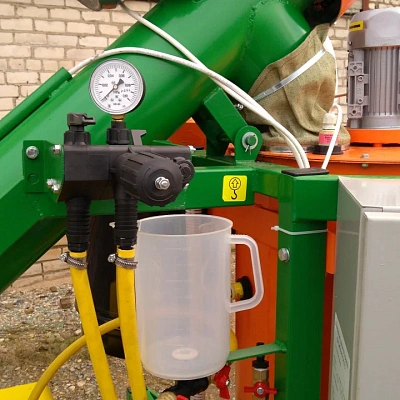

- регулятор давления с дросселем позволяет точно выставлять дозу подачи рабочего раствора с визуализацией.
Шнековые транспортеры:
- использование непрерывного витка и специальной трубы позволяет свести травмируемость семян к минимуму;
- внутренняя толщина витка составляет 6 мм, что в полтора раза больше чем у конкурентов, поэтому износоустойчивость шнеков значительно больше.
Загрузной шнек:
- в загрузном шнеке использовано силовое размыкание подбирающего и подающего шнеков, поэтому нет редуктора;
- повышенная надежность и уменьшение энергопотребления.
Выгрузной шнек:
- длина выгрузного шнека составляет 4,4 м, что позволяет выгружать протравленные семена в машины с наращенными бортами;
- доступен вариант исполнения протравливателя семян со складывающим выгрузным шнеком;
- доступен вариант исполнения протравливателя семян с удлиненным выгрузным шнеком, что позволяет увеличить высоту выгрузки до 4,5 метров;
- выгрузной шнек, в стандартной комплектации, неразборный – повышенная надежность при эксплуатации;
- выгрузка семян из выгрузного шнека производится прямоточным методом – более полное заполнение кузова семенами;
- доступен вариант исполнения выгрузного шнека со вставкой для направления выгрузки зерна;
- диаметры выгрузного и загрузного шнеков совпадают (170 мм), что позволяет уменьшить рабочую скорость протравливателя при высокой производительности – уменьшается травмирование семян.
В протравливателе семян применен задний привод – устойчивое движение на бурт без пропусков и торможения.
Форма и скорость вращения диска распылителя рабочего раствора позволяют достигнуть очень высокого качества покрытия семян рабочим раствором.
Наличие в схеме протравливателя дифавтомата защищает обслуживающий персонал не только при коротком замыкании, но и при возникновении тока утечки.
Очень низкое энергопотребление при протравливании – экономия электроэнергии составляет до 10% по сравнению с конкурентами.
Повышенная ремонтопригодность протравливателя:
- использование надежных электродвигателей ieK (сервисные центы во всех странах СНГ);
- возможность замены электрокомплектующих (пускатели, тепловые реле, переключатели) на другие без ухудшения работы протравливателя семян.

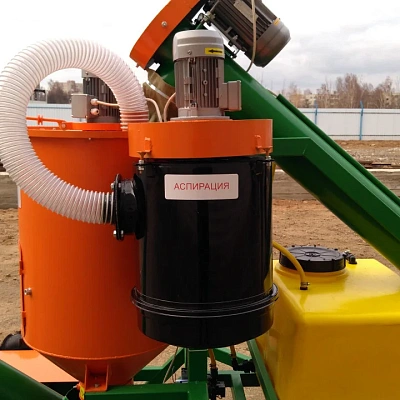

Наличие системы аспирации позволяет уменьшить расход рабочего раствора при одинаковом результате протравливания.
Производительность вентилятора системы аспирации - 350 м3/ч.
Наличие компьютерного дозирования рабочего раствора (опция) позволяет упростить настройку протравливателя по рабочему раствору, уменьшить расход рабочего раствора и наладить учет расходования рабочего раствора.
Протравливатель, работающий от сети трехфазного переменного тока с частотой 50 Гц и напряжением 380В, сохраняет свои характеристики при изменении напряжения питания от 342 до 418В и частоты от 49 до 51 Гц.
Тип электродвигателей, применяемых в протравливателе – асинхронные.
Мощность электродвигателей:
· шнека загрузочного 1,5 кВт, 0,75кВт;
· шнека выгрузного 2,2 кВт;
· привода самохода 0,25 кВт;
· распылителя 0,37 кВт;
· вентилятора системы аспирации 0,37 кВт;
· привода насоса 0,1 кВт.
Потребляемая мощность протравливателя - не более 6,0 кВт;
Предел регулирования подачи семян пшеницы от 5,0 до 15,0 т/ч, водного раствора - от 0,5 до 4,0 л/мин.;
Вместимость емкости для рабочего раствора - 200 л.;
Скорость движения при протравливании - 0,5 м/мин.;
Протравливатель имеет 2 режима работы - автоматический и наладочный
· Автоматический режим работы имеет 2 положения: при высоте бурта зерна до 1,5 м – А3; при высоте бурта зерна более 1,5 м – А2.
· В наладочном режиме протравливателя выполняются следующие функции: включение и выключение загрузочного шнека; включение и выключение выгрузного шнека; включение и выключение распылителя; включение и выключение насоса подачи водного раствора; включение и выключение привода самохода.
Производительность вентилятора системы аспирации - 350 м3/ч.;
Оперативная трудоемкость очистки протравливателя при переходе на обработку другой культуры (семян) составляет 1,0 чел.-ч.;
Обслуживающий персонал (без загрузки в мешкотару) 1 человек.;
Срок службы не менее 10 лет.
