Устройство и работа ЗСНУ-25:

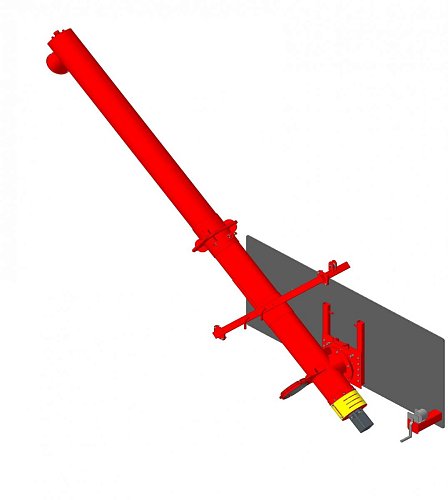

1. Загрузчик сеялок монтируемый ЗСНУ-25 состоит из следующих основных частей:
-
шибера (поз.1);
-
выгрузного устройства со шнеком и гидромотором МГП-160 (поз.2);
-
откидного узла со шнеком (поз.3);
-
гидросистемы (на рисунке не показано);
-
трубы гофрированной (на рисунке не показано);
-
стойки опорной (поз.4);
-
рамки (поз.5);
-
лебедки шестеренчатой с тросом (поз.6);
- фиксаторов 2 шт. (поз.7).
2. Загрузка семян и удобрений в сеялку осуществляется при частичном подъеме кузова автомобиля, на котором установлен загрузчик, в результате чего сыпучая масса (семена, удобрения) подается к заднему борту автомашины. Посредством вращения шнеков выгрузного устройства и откидного узла, масса перемещается вдоль рукава загрузки и через гофрированную трубу поступает в зернотуковый ящик сеялки.
3. Шнеки рукава загрузки приводятся в движение от гидромотора МГП-160. Питание гидросистемы загрузчика (гидромотор МГП-160) осуществляется от гидросистемы автомобиля (от магистрали гидроцилиндра, предназначенного для подъема платформы прицепа).
